滾珠軸承的精度分類及等級數據表

滾珠軸承的精度分為尺寸精度和旋轉精度。有關精度的規格，根據JIS 、 AMBA的規定。大華軸承制造的滾珠軸承以國家和國際為標準。精度規格表中使用的代號如下所示：

尺寸
d: 公稱軸承內徑
D: 公稱軸承外徑
B: 公稱內圈寬度
C: 公稱外圈寬度
r: 內圈或外圈的倒角尺寸
尺寸偏差
Δds : 內徑的尺寸偏差
Δdmp : 平面內平均內徑的尺寸偏差
(Δdm) : 平均內徑的尺寸偏差
ΔDs : 外徑的尺寸偏差
ΔDmp : 平面內平均外徑的尺寸偏差
(ΔDmp) : 平均外徑的尺寸偏差
ΔBs : 內圈寬的尺寸偏差或者中央圈高度尺寸偏差
ΔCs : 外圈寬的尺寸偏差

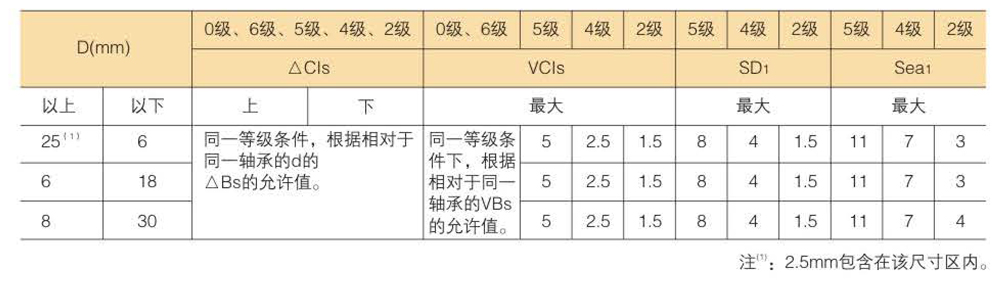

ΔDls : 實測法蘭盤外徑的尺寸偏差
ΔDls : 實測法蘭盤寬的尺寸偏差

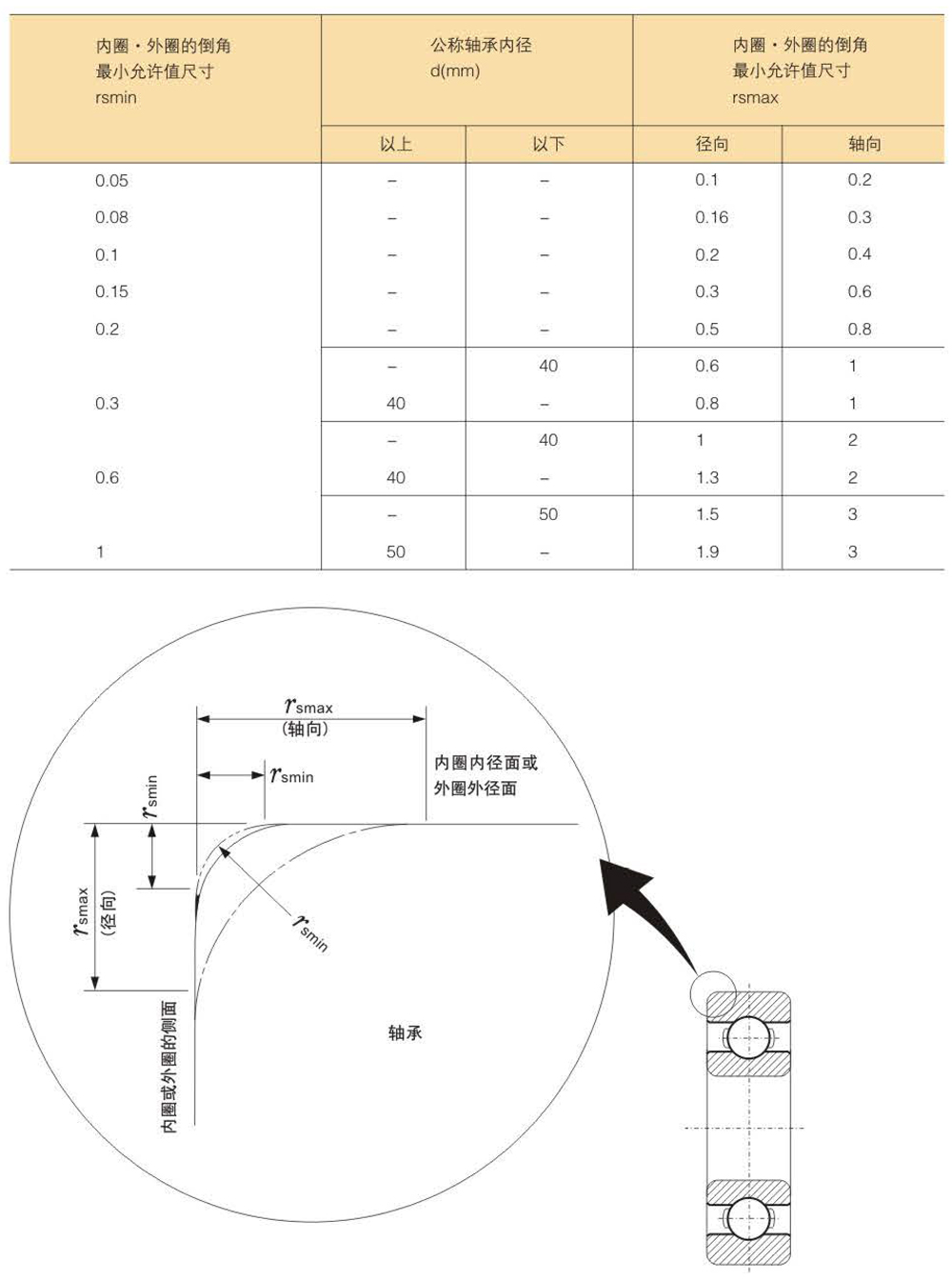

倒角
rs min : 內圈及外圈的最小允許倒角尺寸
rs max : 內圈及外圈的最大允許倒角尺寸
尺寸變動量
Vdp : 平面內內徑變動
Vdmp : 平面內平均內徑變動
VDp : 平面內外徑變動
VDmp : 平面內平均外徑變動
VBs : 內圈寬變動
VCs : 外圈寬變動
VCls : 法蘭盤變動
旋轉精度
Kia(Ki) : 內圈的徑向振擺
Sia(Si) : 內圈的軸向振擺
Sd(Sdi) : 內圈的橫向振擺
Kea(Ke) : 外圈的徑向振擺
Sea(Se) : 外圈的軸向振擺
SD(SD) : 外徑面的垂直度
Seal : 法蘭盤背面的軸向振擺
( )內是根據ABMA

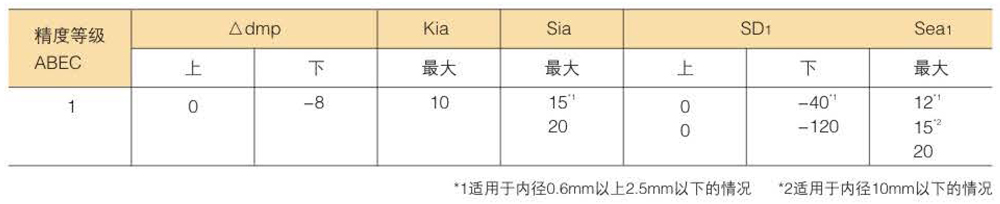

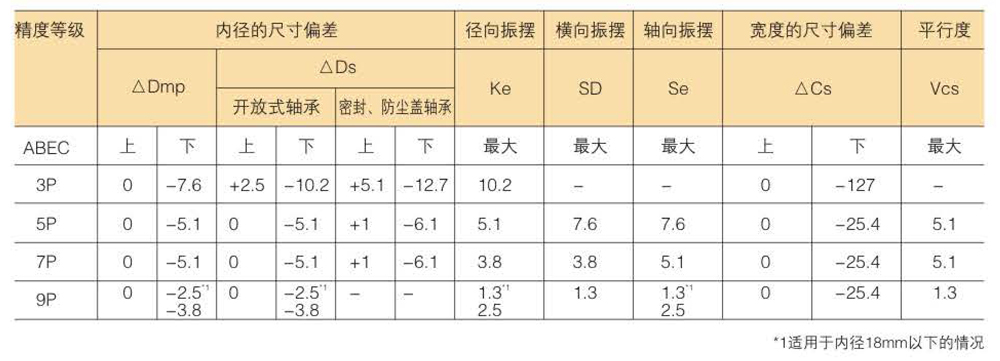

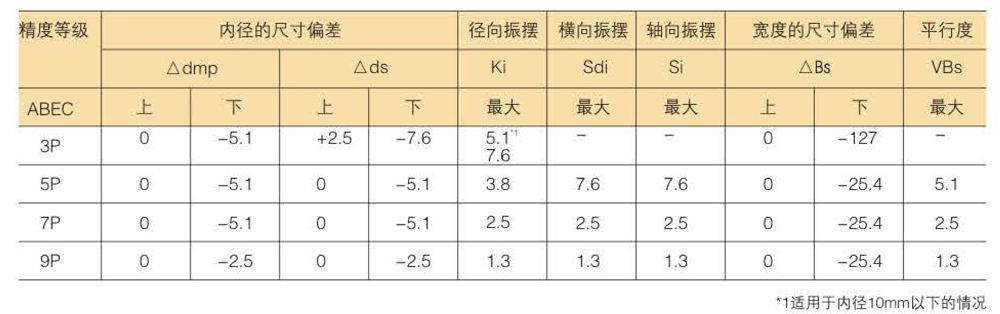

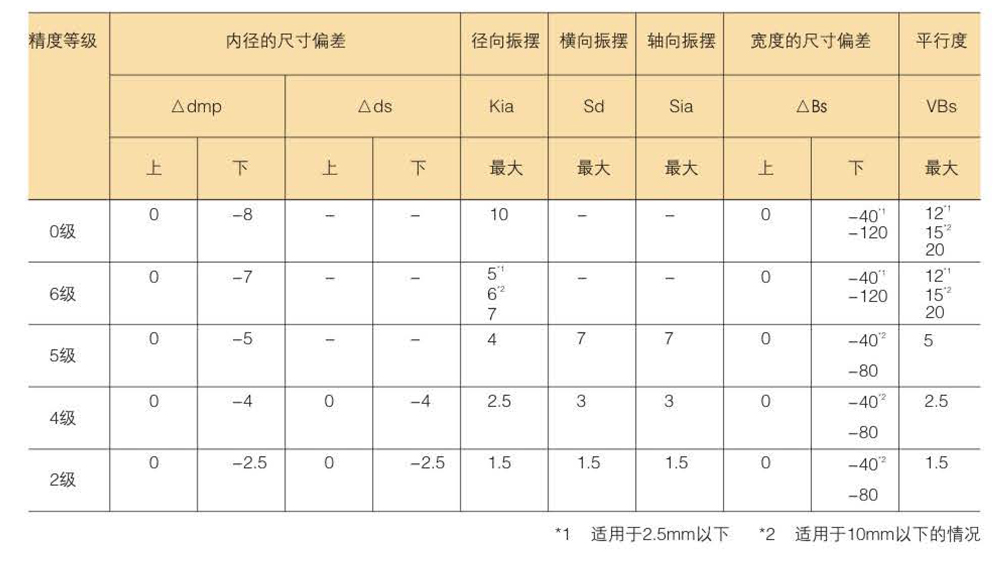

內圈的允許偏差以及允許值（單位： µm)
